Введение: почему мы выбрасываем деньги в окно
Зимой, когда вы открываете окно своего дома или офиса, чтобы получить свежий воздух, вы делаете что-то очень неэффективное. Вместе со свежим воздухом уходит драгоценное тепло, ради которого вы тратили энергию. Это тепло просто исчезает в атмосфере. Если быть точнее, когда вы проветриваете комнату площадью 20 квадратных метров в течение 10 минут зимой, вы выбрасываете количество тепловой энергии, эквивалентное работе электрообогревателя мощностью 3 киловатта в течение того же времени.
Это выглядит как чистая потеря. Но именно здесь на помощь приходит концепция, которая существует уже более 100 лет: рекуперация тепла. Идея проста и элегантна одновременно: почему бы не захватить это уходящее тепло и не использовать его для подогрева свежего воздуха, который приходит с улицы? Это не магия и не вечный двигатель. Это просто правильное применение физики теплопередачи.
Основная физика: три способа передачи тепла
Прежде чем понять, как работает рекуперация, нужно понять три основных способа передачи тепла: кондукция, конвекция и излучение.
Кондукция — это передача тепла через прямой контакт. Когда вы касаетесь горячей плиты, тепло передается через молекулы материала от горячей части к вашей руке. Молекулы в горячей части вибрируют интенсивнее, и эта вибрация передается соседним молекулам, которые в свою очередь начинают вибрировать сильнее. Это как волна, распространяющаяся через материал.
Конвекция — это передача тепла через движение жидкости или газа. Когда вы нагреваете воду в кастрюле, горячая вода поднимается, а холодная опускается. Так создается циркуляция, и тепло распространяется по всей кастрюле. Воздух в комнате работает точно так же: горячий воздух поднимается, холодный опускается.
Излучение — это передача тепла через электромагнитные волны. Солнце нагревает Землю через излучение, несмотря на то, что между ними пустота, где нет ни воздуха, ни материала. Это единственный вид передачи тепла, который может происходить в вакууме.
В системах вентиляции и рекуперации нас интересует главным образом кондукция и конвекция. Тепло переходит от горячего воздуха через материал теплообменника к холодному воздуху.
Как работает рекуператор: встреча двух потоков воздуха
Представьте себе две трубы, которые проходят рядом друг с другом. В одной трубе циркулирует теплый воздух, который выходит из помещения (его теплоёмкость, при стандартных условиях, составляет примерно 1005 джоулей на килограмм на один градус Цельсия). В другой трубе циркулирует холодный свежий воздух с улицы. Между этими трубами находится стенка из материала с хорошей теплопроводностью — обычно это алюминий, медь или специальный пластик.
Теплый воздух передает часть своей тепловой энергии через эту стенку холодному воздуху. Процесс называется теплопередачей через стенку. Математически это описывается уравнением теплопередачи, но суть проста: горячее становится чуть холоднее, холодное становится чуть теплее, а стенка между ними остается примерно на одной температуре.
Эффективность этого процесса зависит от четырёх факторов: площади поверхности теплообмена, теплопроводности материала стенки, времени контакта между воздушными потоками и разницы температур между потоками. Чем больше площадь, чем выше теплопроводность материала, чем дольше воздух контактирует со стенкой и чем больше разница температур, тем эффективнее работает рекуператор.
Типы рекуператоров и их эффективность
Существует несколько типов рекуператоров, каждый из которых использует эти принципы по-разному.

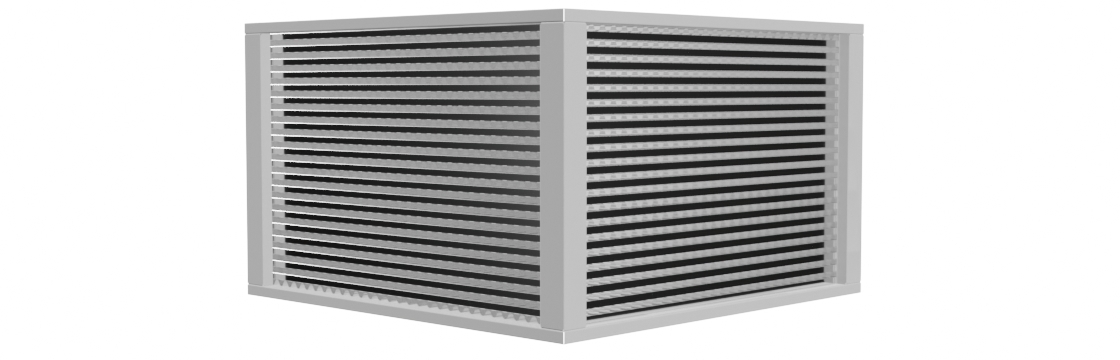

Пластинчатый рекуператор — это, вероятно, самый распространенный тип. Представьте себе стопку тонких металлических листов — обычно 60-70 листов в одной сборке. Эти листы расположены так, чтобы воздушные потоки двигались между ними, не смешиваясь. Теплый воздух проходит между одним набором листов, холодный воздух — между другим набором. Тепло передается через листы. Эффективность пластинчатого рекуператора составляет 45-78% для базовых конструкций с металлическими теплообменниками и может достигать 60-92% для более совершенных версий.
Роторный рекуператор — это вращающийся барабан, заполненный материалом с высокой теплоёмкостью, обычно алюминием, полимером или синтетическим волокном. Барабан вращается между двумя потоками воздуха: теплым вытяжным и холодным приточным. Когда вытяжной воздух проходит через барабан, он нагревает его материал. Когда приточный воздух проходит через эту же часть, материал отдает ему накопленное тепло. Эффективность роторных рекуператоров часто превышает 80%, а в некоторых случаях достигает выше.
Рекуператор типа "run-around" (бегущий цикл) — это система с двумя отдельными теплообменниками, между которыми в замкнутом контуре циркулирует жидкость, обычно антифриз или просто вода. Один теплообменник стоит в канале вытяжного воздуха, другой — в канале приточного. Теплая жидкость циркулирует между ними, перенося тепло. Эффективность такой системы составляет 45-65%, но её главное преимущество в том, что потоки воздуха физически разделены и не могут загрязнить друг друга.
Как рассчитать эффективность рекуператора
Эффективность рекуператора рассчитывается по простой формуле, которая показывает, насколько хорошо система возвращает тепло.
Формула эффективности по температуре:
η = (T₄ − T₁) / (T₂ − T₁) × 100%
где:
- T₁ — температура наружного (холодного) воздуха
- T₂ — температура вытяжного (теплого) воздуха до рекуператора
- T₄ — температура приточного воздуха после рекуператора
- η — коэффициент эффективности в процентах
Например, если на улице минус 10 градусов, в помещении плюс 22 градуса, а рекуператор нагрел приточный воздух до плюс 15 градусов, то эффективность составит:
η = (15 − (−10)) / (22 − (−10)) × 100% = 25 / 32 × 100% = 78%
Это означает, что рекуператор вернул 78% тепла из вытяжного воздуха в приточный.
Почему это работает: энергия должна куда-то идти
Здесь мы приходим к фундаментальному принципу физики — закону сохранения энергии. Энергия не может быть создана или уничтожена, она может только трансформироваться из одной формы в другую. Когда вы нагреваете воздух в помещении, вы вкладываете в него тепловую энергию. Когда этот теплый воздух выходит наружу, эта энергия теоретически должна быть потеряна. Но рекуператор "перехватывает" часть этой энергии, прежде чем она уйдет в атмосферу.
Это не нарушает законы физики. Это просто эффективное использование того, что уже есть. Теплому воздуху всё равно, как он охладится — потеряет ли он тепло в атмосфере или через рекуператор. Холодному воздуху, наоборот, нужно получить тепло где-то, и нет разницы, откуда оно придет — из системы отопления или из вытяжного воздуха.
Практический пример: сколько можно сэкономить
Давайте возьмём конкретный пример. Допустим, у вас есть офис площадью 100 квадратных метров. По нормам, требуется воздухообмен в объёме примерно 150 кубических метров в час (это стандартная норма для офисных помещений). В течение отопительного сезона (примерно 200 дней в России) система вентиляции работает 8 часов в день.
Без рекуператора:
- Объемный расход воздуха: 150 м³/ч
- Плотность воздуха: 1,2 кг/м³
- Удельная теплоемкость воздуха: 1005 Дж/(кг⋅°C)
- Средняя разница температур зимой: 25°C
- Среднее время работы в день: 8 часов
- Дни работы в сезон: 200 дней
Количество энергии, которая теряется в день:
Q = 150 × 1,2 × 1005 × 25 × 8 = примерно 36 млн джоулей, или около 10 кВт⋅ч в день
За весь сезон: 10 × 200 = 2000 кВт⋅ч энергии теряется впустую
При цене электроэнергии 7 рублей за кВт⋅ч это означает, что вы теряете в деньгах: 2000 × 7 = 14,000 рублей за сезон на обогрев воздуха, который просто выпускается наружу.
С рекуператором эффективностью 80%:
- Вы вернете 80% этой энергии в систему
- Вместо 2000 кВт⋅ч потери, вы теряете только 20% = 400 кВт⋅ч
- Экономия энергии: 1600 кВт⋅ч за сезон
- Экономия денег: 1600 × 7 = 11,200 рублей за один отопительный сезон
Система рекуперации окупается за 3-5 лет, а потом работает практически даром.
Почему эффективность варьируется
Эффективность рекуператора зависит от разницы температур между воздушными потоками. Зимой, когда разница большая (до 30-35 градусов), рекуператор работает на максимуме эффективности — до 90%. Летом, когда разница маленькая (может быть всего 5-10 градусов), эффективность падает до 50-70%.
Это совершенно нормально и не значит, что система плохо работает. Просто летом нет такой большой потребности в рекуперации, потому что нет такой большой разницы температур. А в переходные сезоны (весна и осень) эффективность находится где-то посередине — 60-75%.
Современные рекуператоры: как они достигают 90-95% эффективности
Современные рекуператоры с медными теплообменниками способны достигать КПД до 95%. Как это возможно? Несколькими способами:
Во-первых, используются новые материалы с исключительной теплопроводностью. Медь передает тепло примерно в 400 раз лучше, чем воздух. Алюминий — в 200 раз. Это означает, что тепло переходит почти мгновенно от одного потока к другому.
Во-вторых, площадь поверхности теплообмена огромна. В современном пластинчатом рекуператоре сотни квадратных метров поверхности, спрессованной в объем, примерно размером с холодильник.
В-третьих, применяются хитрые конструктивные решения. Например, турбуляторы — специальные выступы внутри каналов, которые создают завихрения в воздушном потоке. Завихрение означает, что воздух не просто проходит сквозь канал, а кружится внутри него, позволяя каждой молекуле дольше взаимодействовать с теплообменной поверхностью.
Некоторые современные системы даже используют двойную рекуперацию. После первого теплообменника приточный воздух проходит через второй рекуператор, который выжимает еще немного тепла. Это позволяет достичь общей эффективности 95-100%.
Вывод: природа не против, она за нас работает
Рекуперация тепла работает потому, что следует очень простому и фундаментальному принципу физики: тепло стремится перейти от горячего объекта к холодному. Единственное, что нужно сделать инженеру, — это создать правильные условия для этого процесса и не мешать ему. Теплоёмкость воздуха, теплопроводность материалов, конвекция, кондукция — всё это работает вместе, чтобы вернуть энергию в здание вместо того, чтобы выбросить её в атмосферу.
Это не экзотическая технология и не волшебство. Это просто физика, применённая с пользой. И этот выигрыш в энергоэффективности, который может достигать 80-95%, означает, что каждый год система экономит тысячи рублей, которые в противном случае были бы потеряны. Просто так, в окно, как это было раньше.
