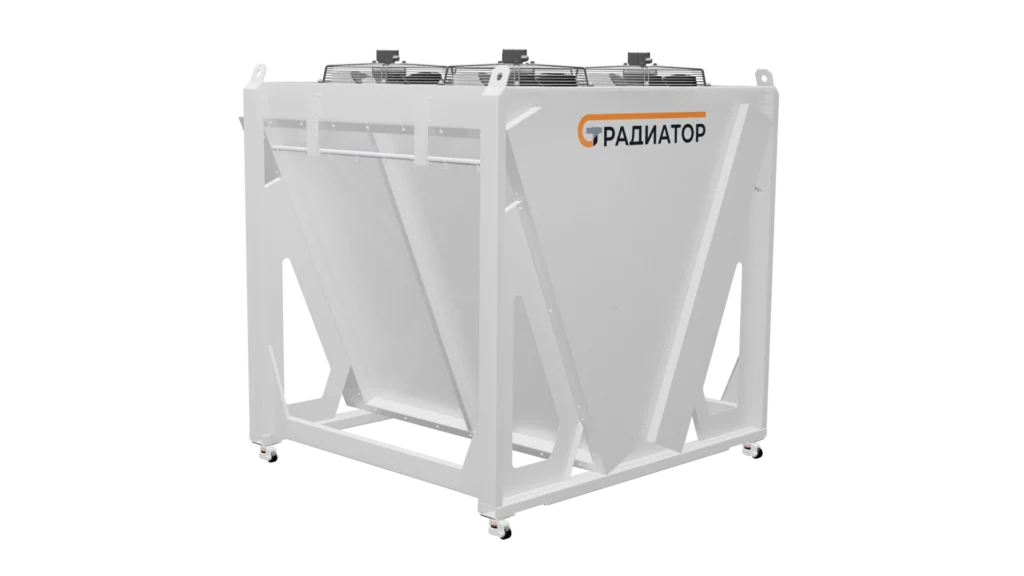

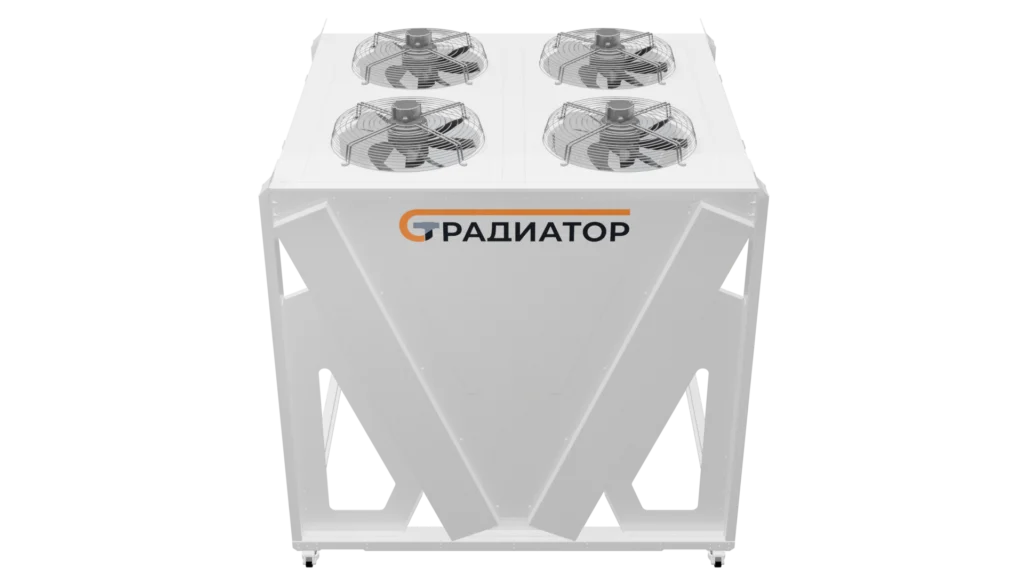

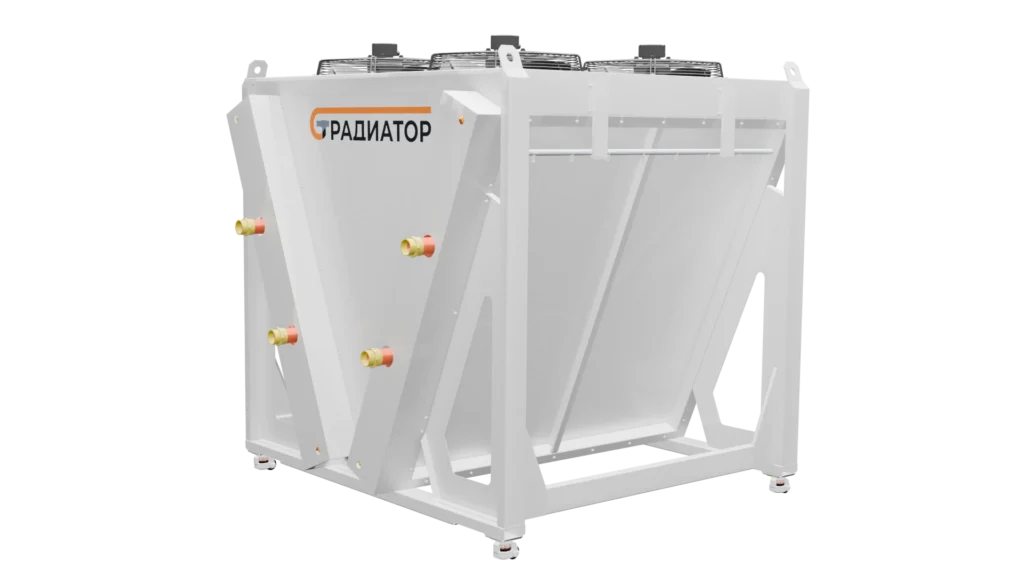

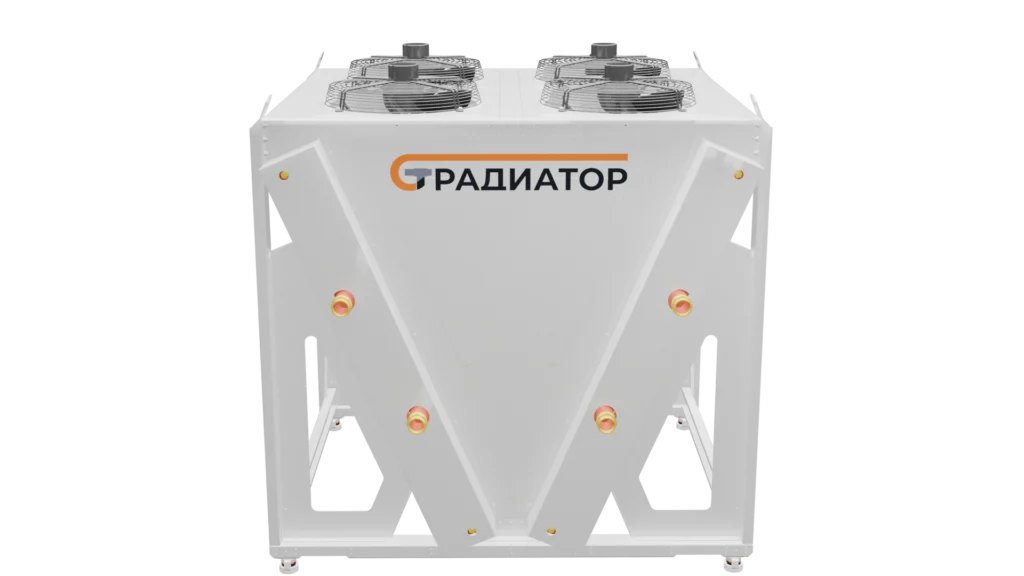

Драйкулер VDK 500.630AC
Драйкулер (сухая градирня) с опцией адиабатического увлажнения форсуночного типа
Стоимость
1 450 000 ₽
Холодопроизводительность
488 кВт
Без увлажнения
538 кВт
С адиабатикой
Описание
сухая градирня с адиабатическим увлажнением
Драйкулер (сухая градирня) предназначен для охлаждения жидкостных теплоносителей — водных растворов гликолей — в системах промышленного охлаждения. Агрегат оснащён медно-алюминиевым теплообменником с поверхностью теплообмена 414,8 м² и четырьмя осевыми AC-вентиляторами диаметром 630 мм.
Ключевая особенность — встроенная адиабатическая система охлаждения форсуночного типа. Она позволяет увеличить производительность агрегата с 488 кВт (без увлажнения) до 538 кВт при включении форсунок, охлаждая входящий воздух испарением тонкодисперсной воды перед теплообменником.
Корпус из оцинкованной стали с покрытием RAL 9010. Трубные присоединения — медь, 2 × 2½″. Виброопоры входят в стандартную комплектацию.
Технические параметры
VDK 500.630AC
Холодопроизводительность
488 кВт
Без увлажнения
538 кВт
С адиабатикой
| Хладоноситель | Этиленгликоль 40% |
| Темп. хладоносителя на входе | 75°С |
| Темп. хладоносителя на выходе | 63,8 / 62,4°С |
| Расход хладоносителя | 40 м³/ч |
| Потери давления хладоносителя | 24 кПа |
| Диапазон рабочих температур | +5 … +35°С |
| Теплообменник | Cu-Al · Ø9,52 мм |
| Поверхность теплообмена | 414,8 м² |
| Вентиляторы | 4 × AC Ø630 мм |
| Электропитание | 380/3/50 |
| Номинальная мощность | 7,4 кВт |
| Уровень шума | 77 дБ(А) |
| Присоединение | Медь · 2 × 2½″ |
| Корпус | Zn · RAL 9010 |
| Габариты Д×Ш×В, мм | 2200 × 2200 × 2290 |
| Масса | 930 кг |
Установка
| Тип установки | Драйкулер (сухая градирня) с опцией адиабатического увлажнения форсуночного типа |
| Диапазон раб. температур | +5 … +40 °С |
| Хладоноситель | Этиленгликоль 40% |
Габариты и масса
| Длина L | 2 200 мм |
| Ширина W | 2 200 мм |
| Высота H | 2 290 мм |
| Масса | 930 кг |
| Присоединительные размеры | Медь · 2 × 2½″ |
Корпус и материалы
| Корпус | Оцинкованная сталь · покрытие RAL 9010 |
| Трубные соединения | Медь |
Теплообменник
| Тип | Cu-Al (медно-алюминиевый) |
| Диаметр трубки | 9,52 мм |
| Толщина ламелей | 0,3 мм |
| Шаг оребрения | 2,5 мм |
| Поверхность теплообмена | 414,8 м² |

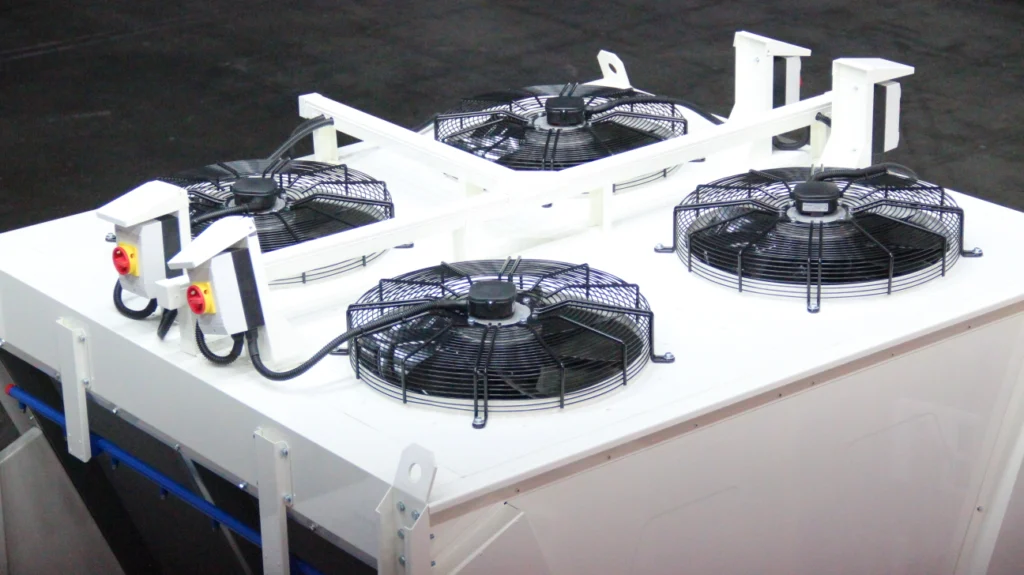

Вентиляторы
| Тип | Осевой · AC |
| Диаметр | Ø630 мм |
| Количество | 4 |
| Частота вращения | 1 380 об/мин |
| Уровень звукового давления | 77 дБ(А) |
Адиабатическая форсуночная система
| Тип | Форсуночный (высокого давления) |
| Насос высокого давления | 5 л/мин · 80 bar |
| Диаметр форсунки | 0,5 мм · тип 10/24 |
| Трубопроводы | Полиамид 3/8″ (чёрный) |
| Фитинги | 77 дБ(А)T-образные и L-образные для нейлоновых труб 3/8″ |
Без адиабатического увлажнения
| Мощность охлаждения | 488 кВт |
| Темп. воздуха / влажность на входе | 35°С / 50% |
| Темп. воздуха на выходе / влажность | 59,5°С / 14% |
| Темп. хладоносителя на входе | 75°С |
| Темп. хладоносителя на выходе | 63,8°С |
| Расход хладоносителя | 40 м³/ч |
| Потери давления хладоносителя | 24 кПа |
| Падение давления воздуха | 52 Па |
| Запас производительности | 0,11% |
С адиабатическим увлажнением
| Мощность охлаждения | 538 кВт |
| Темп. воздуха / влажность на входе | 30°С / 74% |
| Темп. воздуха на выходе / влажность | 57,4°С / 18% |
| Темп. хладоносителя на входе | 75°С |
| Темп. хладоносителя на выходе | 62,4°С |
| Расход хладоносителя | 40 м³/ч |
| Потери давления хладоносителя | 24 кПа |
| Падение давления воздуха | 52 Па |
| Запас производительности | 0,68% |
Общие электрические данные
| Электрическое питание | 380/3/50 (В/Ф/Гц) |
| Номинальная мощность | 7,4 кВт |
| Номинальный ток | 13,4 А |
Требования к качеству воды. Для длительной эксплуатации необходима вода с низким содержанием минеральных солей: рекомендуемый уровень <5 ppm, жёсткость <0,1°Р, pH не ниже 5. При использовании системы менее 200 ч/год образования известкового налёта не наблюдается.
Комплектация
- Виброопоры
- Адиабатическая система охлаждения форсуночного типа:
Состав
- Насос высокого давления (5L\min 80 bar)
- Манометр
- Регулятор давления
- Пуш-лок адаптер 3/8" на 1 форсунку 10/24
- Форсунка+Адаптер, 0.5мм, 10/24
- T - образный фитинг для нейлоновых труб 3/8"
- Труба полиамид 3/8" (чёрная)
- L - образный фитинг для нейлоновых труб 3/8"
Опции
- Шкаф управления
- Преобразователь частоты, дроссель
- ЕС-вентиляторы
- Покрытие ламелей теплообменного аппарата в защитное покрытие KSM Protect
- Ламели теплообменного аппарата с эпоксидным покрытием
- Насос высокого давления
- Гидравлический распределительный шкаф
- Система водоподготовки
- Система обратного осмоса
- Присоединение: грувлок / фланец / сварка / резьба
Технические параметры
Установка F-750
| Производительность системы | 750 л/ч |
| Температурный режим эксплуатации | +10 … +35°С |
| Рабочее давление в мембранах | 3–16 bar |
| Электроподключение | 220 В / 50 Гц · 1,0 кВт |
| Водопотребление (при min 3 bar) | 1,1 м³/ч |
| Водоотведение | 0,35 м³/ч |
| Вариант исполнения | Напольный |
| Габариты технол. модуля (ДхГхВ) | 600 × 700 × 1800 мм |
| Материал каркаса | Нерж. сталь AISI 304 |
Рекомендуемая опция

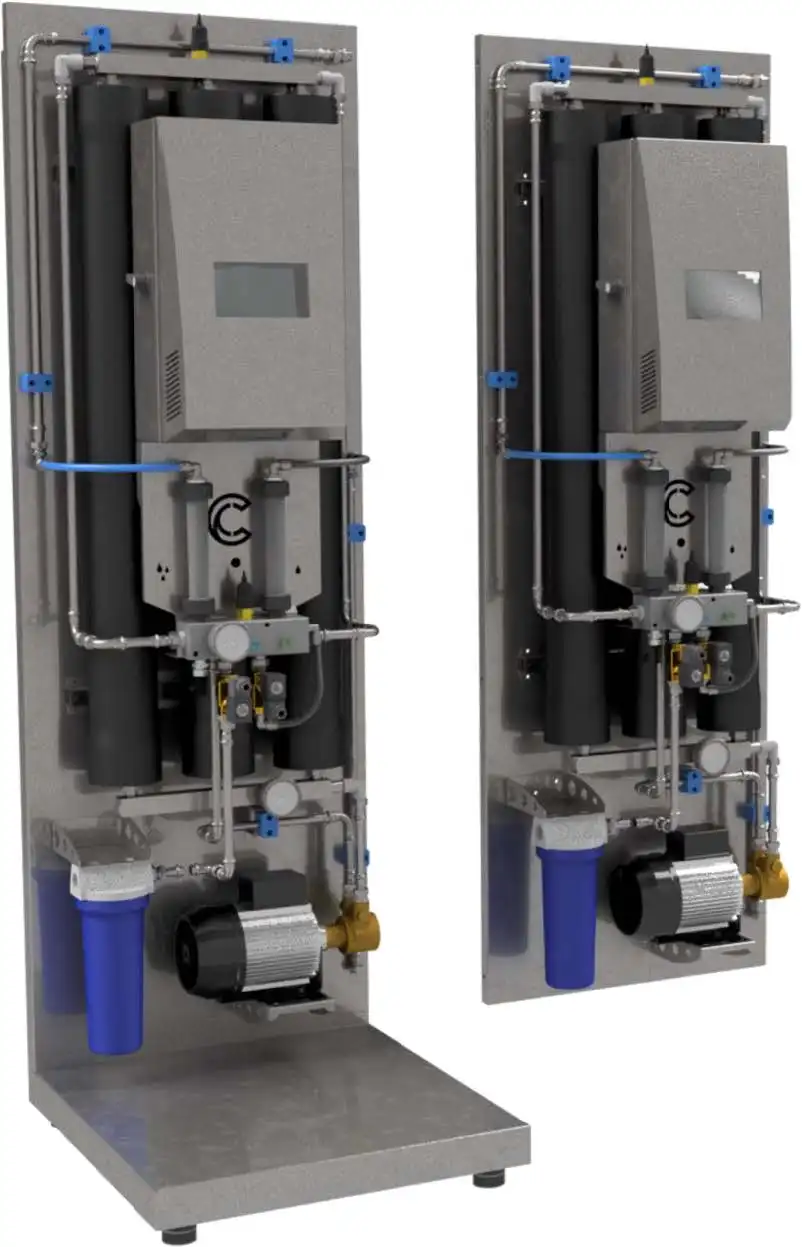

Обратноосмотическая установка очистки воды F-750
Производительность системы: 750 л/ч
Напольная установка промышленного класса из нержавеющей стали AISI 304 с автоматическим управлением, сенсорным монитором EasyTouch и встроенной защитой от «сухого хода». Обеспечивает деминерализованную воду необходимого качества для бесперебойной работы адиабатической системы драйкулера.
Состав системы
- Модуль (каркас) из нержавеющей стали AISI 304
- Предварительный фильтр тонкой очистки
- Блок распределения, регулировки и контроля параметров
- Магистрали трубопроводов из нержавеющей стали
- 2 поплавковых ротаметра контроля производительности
- Насос подачи воды на мембраны · до 16 bar
- Автоматическая система прямой промывки мембран
- Электрошкаф с модулем контроля и монитором EasyTouch
- Выносной датчик уровня для накопительной ёмкости
- Встроенная защита от «сухого хода»
Почему это важно для адиабатики
Форсуночная система VDK 500.630AC распыляет воду непосредственно в поток воздуха перед теплообменником. Жёсткая вода с содержанием солей >5 ppm образует известковый налёт на алюминиевых ламелях, снижая теплопередачу и сокращая ресурс оборудования.
Рекомендуемый уровень: <5 ppm, жёсткость <0,1°Р, pH не ниже 5. Установка F-750 обеспечивает именно такое качество воды в автоматическом режиме.
В наличии
Ваш процесс не ждёт. Оборудование тоже.
488 кВт реального холода — и ещё 50 кВт сверху при включении адиабатики. Драйкулер испытан и готов к отгрузке. Оставьте заявку — менеджер отдела продаж разберёт условия под ваш объект.
- Cu-Al теплообменник 414,8 м² — поверхность теплообмена, которую не надо ждать: агрегат уже собран и стоит на стенде
- Два режима без переоснащения — 488 кВт в стандарте, 538 кВт с форсунками. Одна установка закрывает оба сценария нагрузки
- Широкий выбор опций под объект: ЕС-вентиляторы, шкаф управления, защитное покрытие ламелей, система водоподготовки
- Менеджер отдела продаж подготовит коммерческое предложение с условиями доставки и монтажа под ваш объект
